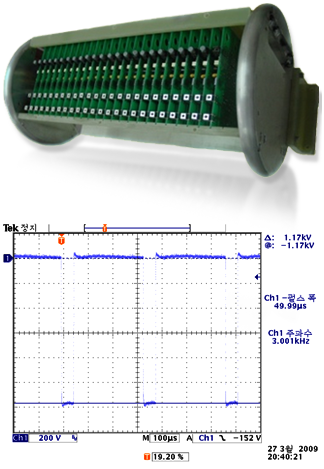

High voltage semiconductor switchHigh voltage semiconductor switch
FET,IGBT를 이용한 고전압 switch는 Hard type pulser를 만드는데 반드시 필요한 장치이다.
IGBT,FET소자기술의 발전에 따라 대용량의 반도체 switch제작이 가능해 졌다.
당사에서 공급하는 제품은 80kv/10A, 1mS 이하 급의 반도체 switch를 생산하고 있다.
가속기의 E-GUN, Pulse Plasma 전원의 출력 switch로 사용하고 있다.
사용자의 요구에 따라 주문 생산이 가능하다.
Specification of High voltage semiconductor switch
| List |
Value |
Unit |
Remark |
| Operating Voltage |
100 ~ 80,000 |
V |
|
| Switching current |
< 10 |
A |
|
| Peak current (Icm) |
< 200 |
A |
500uS Max * |
| Polarity |
Positive , Negative |
|
|
| Turn ON Delay |
<300 |
nS |
|
| Turn OFF Delay |
<1100 |
nS |
|
| Rising time |
< 700 |
nS |
|
| Falling time |
Decay free by load condition |
|
|
| Trigger |
Fiber optic |
|
|
| Bias voltage |
External power with single turn |
|
|
|
|
