SMART CCPS

Smart series CCPS는 Laser systems, rader systems,klystron modulator 등과 같은 pulse System의 High voltage capacitor charging용으로 개발 되었다. 고주파 인버터는 직렬 공진형 topology를 채택하여 스위칭 주파수를 높여 소형화를 이루었다. 뿐만 아니라 고전압 운전 중 부하단락이나 단선에도 전원장치를 안전하게 보호할 수 있는 강력한 보호기능을 갖추고 있다.
높은 출력이 요구될 경우에는 CCPS출력을 Wired OR회로로 병렬 연결하여 운전함으로써 손 쉽게 출력을 증가 시킬 수 있다.

Specification of SMART CCPS

Parameter Data Unit

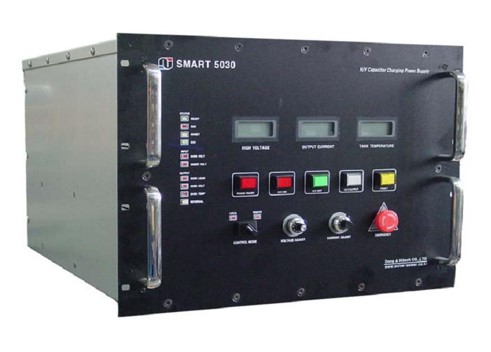

SMART 5008 SMART 5010 SMART 5015 SMART 5030
Input Voltage 3Φ220~480 3Φ220~480 3Φ220~480 3Φ220~480 VAC
IInput power 9 11 18 33 kVA
Efficiency >90 >90 >90 >90 %
>0.85 >0.85 >0.85 >0.85
Output voltage 50 50 50 50 kV
Average output power 8 10 15 30 kW
Peak charging rate 9.4 11.8 18.75 37.5 kJ/sec
Average output current 0.32 0.4 0.6 1.2 A
Cooling Forced Air Forced Air Forced Air Water
Operating temperature 60 60 60 60 ℃
